OMI
Влагоотделители, сепараторы конденсата OMI

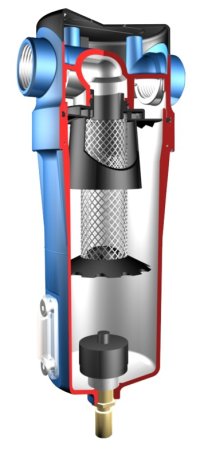

Влагоотоделители серии SA предназначены для удаления из сжатого воздуха капельной влаги. Принцип действия состоит в укрупнении капель и дальнейшем их оседании по стенкам фильтра. Удаление скопившегося конденсата производится вручную. Можно дополнительно приобрести клапан автоматического слива конденсата.
- Пропускная способность: 0,5...45 м3/мин.
- Давление (max): 16 bar
- Температура на входе (max): +60°С
- Температура окружающей среды: +5...+45°С
Влагоотоделители серии SRA предназначены для удаления из сжатого воздуха капельной влаги. Принцип действия состоит в укрупнении капель и дальнейшем их оседании по стенкам фильтра. Удаление скопившегося конденсата производится вручную. Можно дополнительно приобрести клапан автоматического слива конденсата.
- Пропускная способность: 40...200 м3/мин.
- Давление (max): 12 bar
- Температура на входе (max): +60°С
- Температура окружающей среды: +5...+45°С
Влагоотоделители серии SA (40bar) предназначены для удаления из сжатого воздуха капельной влаги. Принцип действия состоит в укрупнении капель и дальнейшем их оседании по стенкам фильтра. Удаление скопившегося конденсата производится вручную. Можно дополнительно приобрести клапан автоматического слива конденсата.
- Пропускная способность: 0,4...6,0 м3/мин.
- Давление (max): 40 bar
- Температура на входе (max): +60°С
- Температура окружающей среды: +5...+45°С
Технические характеристики влагоотделителей серии SA:
|
Модель |
Пропускная способность (м3/мин) |
Давление (атм.) |
Соединение (дюйм) |
Габариты (мм) |
Вес (кг) |
|
SA 0005 (SA0005) |
0,5 |
7(16max) |
3/8" |
220x90 |
0,6 |
|
SA 0010 (SA0010) |
1 |
7(16max) |
1/2" |
220х90 |
0,6 |
|
SA 0030 (SA0030) |
3 |
7(16max) |
3/4" |
280х90 |
0,7 |
|
SA 0050 (SA0050) |
5 |
7(16max) |
1" |
305х120 |
1,1 |
|
SA 0095 (SA0095) |
9,5 |
7(16max) |
1.1/2" |
385х120 |
1,3 |
|
SA 0165 (SA0165) |
16,5 |
7(16max) |
2" |
500х165 |
3,6 |
|
SA 0220 (SA0220) |
22 |
7(16max) |
2.1/2" |
500х165 |
4,7 |
|
SA 0450 (SA0450) |
45 |
7(16max) |
3" |
710х200 |
6,2 |
Водомасляные сепараторы OMI серии ECOTRON/ECOTEC
Согласно законодательству конденсат, сливаемый из компрессорного оборудования и пневмосистем, не может быть возвращен в водяную систему или канализацию без предварительного отделения из него компрессорного масла. Для этой цели используются специальные сепараторы. В отличие от традиционных решений водомасляные сепараторы OMI серии ECOTRON/ECOTEC имеют простую конструкцию, подходят для любых типов масел и обеспечивают легкость контроля состояния и обслуживания.
За последние 10 лет на рынке были представлены различные водомасляные сепараторы, но ни один из них не является комплексным решением утилизации конденсата, сочетающим простоту выбора, установки, тестирования и обслуживания.
Разнообразие компрессорного оборудования, применяемых компрессорных масел, климатических и температурных условий эксплуатации, различия качества атмосферного воздуха делают процесс подбора сепаратора достаточно сложным и основывающемся больше на опыте и интуиции, чем на использовании поправочных коэффициентов.
В большинстве случаев по истечении начального периода эксплуатации сепараторов наблюдается снижение эффективности из-за несвоевременности обслуживания и сложности определения момента необходимости замены фильтрующих элементов.
Переполнение сепараторов из-за загрязнённых фильтров весьма распространённое явление. Часто процедура замены фильтров затруднена и трудоёмка.
РЕШЕНИЕ
Водомасляные сепараторы OMI серии ECOTRON/ECOTEC благодаря уникальной конструкции позволяют избежать всех вышеизложенных проблем.
Двухступенчатая фильтрационная система эффективно адсорбирует содержащиеся в конденсате примеси, при этом отсутствует необходимость использования расчётных формул при подборе сепаратора. Важно, что сепаратор способен адсорбировать любые масла и даже их сочетания.
Способность адсорбировать масло делает ненужным сложный процесс выставления сепаратора по уровню. Сепараторы ECOTRON/ECOTEC способны работать со всеми типами конденсатоотводчиков (ручными, автоматическими механическими и электронными).
Патентованная конструкция со смотровым окошком (ECOTEC) или электрическим чувствительным элементом и сигнализатором (ECOTRON) наглядно и своевременно предупредит о необходимости замены фильтрующих элементов, не требуя проведения анализа качества конденсата на выходе.
КАК ЭТО РАБОТАЕТ
Работа сепараторов ECOTRON/ECOTEC основана на принципе двухступенчатой фильтрации с использованием двух различных фильтров.

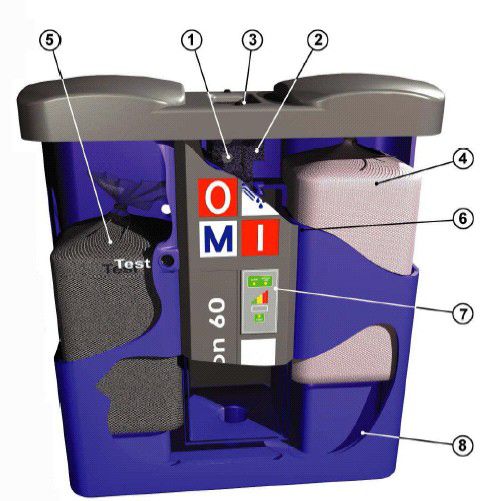

В начале конденсат попадает в предварительную камеру (1), снижающую давление и выравнивающую поток. В этой камере с помощью туманоуловителя (2) происходит отделение воздуха от водомасляной смеси. Воздух, предварительно отфильтрованный с помощью фильтра на основе активированного угля, выходит наружу через отверстие (3), расположенное сверху.
Затем водомасляная смесь под действием гравитации проходит через первый фильтр (4), который благодаря своим физическим свойствам эффективно адсорбирует масло, и практически очищенная вода подвергается второй стадии фильтрации с помощью фильтра на основе активированного угля (5), где происходит полное удаление оставшегося масла.
|
Модель |
Произв-ть компрессора, л/мин |
Мощность компрессора, л.с. |
Подключение вход/выход, дюймы BSP |
Габариты (дхшхв), см |
Масса, кг |
|
ECOTRON 15 |
1500 |
12.5 |
1/2" |
140х385х450 |
5 |
|
ECOTRON 30 |
3000 |
25 |
1/2" |
140х385х450 |
6 |
|
ECOTRON 60 |
6000 |
50 |
1/2" |
200х550х650 |
12 |
|
ECOTRON 110 |
11000 |
90 |
1/2"+1/2" / 1/2" |
200х550х650 |
15 |
|
ECOTRON 220 |
22000 |
180 |
3/4"+3/4" / 3/4" |
300х750х950 |
22 |
|
ECOTRON 450 |
45000 |
350 |
3/4"+3/4" / 3/4" |
300х750х950 |
28 |
|
ECOTEC 15 |
1500 |
12.5 |
1/2" |
140х385х450 |
5 |
|
ECOTEC 30 |
3000 |
25 |
1/2"+1/2" / 1/2" |
140х385х450 |
6 |
|
ECOTEC 60 |
6000 |
50 |
1/2" |
200х550х650 |
12 |
|
ECOTEC 110 |
11000 |
90 |
1/2" |
200х550х650 |
15 |
|
ECOTEC 220 |
22000 |
180 |
3/4"+3/4" / 3/4" |
300х750х950 |
22 |
|
ECOTEC 450 |
45000 |
350 |
3/4"+3/4" / 3/4" |
300х750х950 |
28 |
Окружающая температура: 25 град С
Относительная влажность: 60%
Поправочные коэффициенты в зависимости от температуры и влажности
|
Т, ºС – влажность, % |
10 ºС – 50% |
18 ºС – 55% |
25 ºС – 60% |
35 ºС – 70% |
|
Значение |
2 |
1.5 |
1 |
0.45 |
| Артикул | Сменный комплект |
| ECOTRON 25 | KTRON 25 |
| ECOTRON 50 | KTRON 50 |
| ECOTRON 90 | KTRON 90 |
| ECOTRON 180 | KTRON 180 |
| ECOTRON 300 | KTRON 300 |
| ECOTRON 600 | KTRON 600 |
